Магнитомягкий сплав

Магнитомягкие материалы

Проволока из магнитомягких сплавов

Ваш надежный производитель прецизионных сплавов

Магнитомягкие материалы - это сплавы с высокой магнитной проницаемостью, низкой коэрцитивной силой и минимальными потерями энергии во время циклов намагничивания и размагничивания. Данные свойства делают магнитомягкие сплавы идеальными для применений, связанных с переменными или флуктуирующими магнитными полями, таких как трансформаторы, двигатели и индукторы.

Доступные марки (кит. стандарт, рос. стандарт): 1J06 (6НД), 1J12 (12НД), 1J17 (17НД), 1J18 (18НД), 1J22 (49К2Ф), 1J30 (30НКД), 1J36 (36Н), 1J38 (38НКМФ), 1J46 (46Н), 1J50 (50Н), 1J51 (51НФ), 1J54 (54Н), 1J76 (76НХД), 1J77 (77НМД), 1J79 (79НМ), 1J80 (80НХС), 1J85 (85НФ), 1J87 (87НМФ)

Контакты

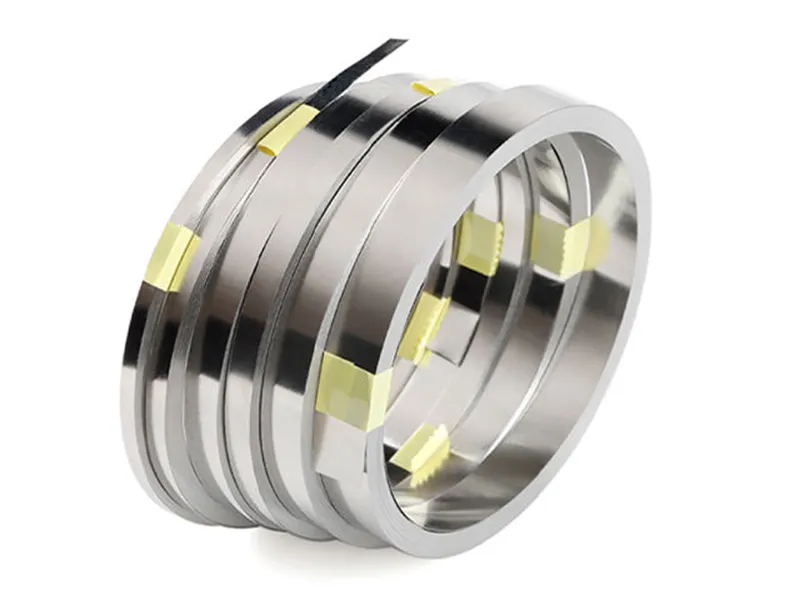

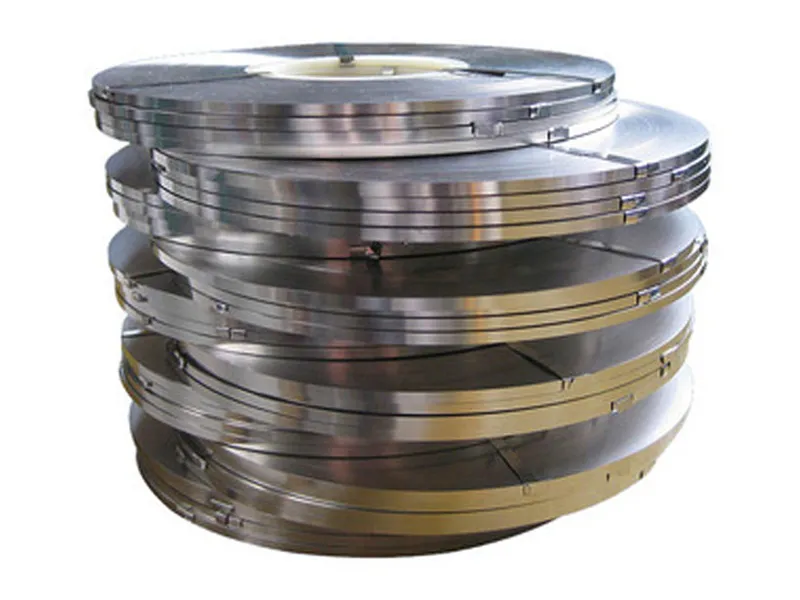

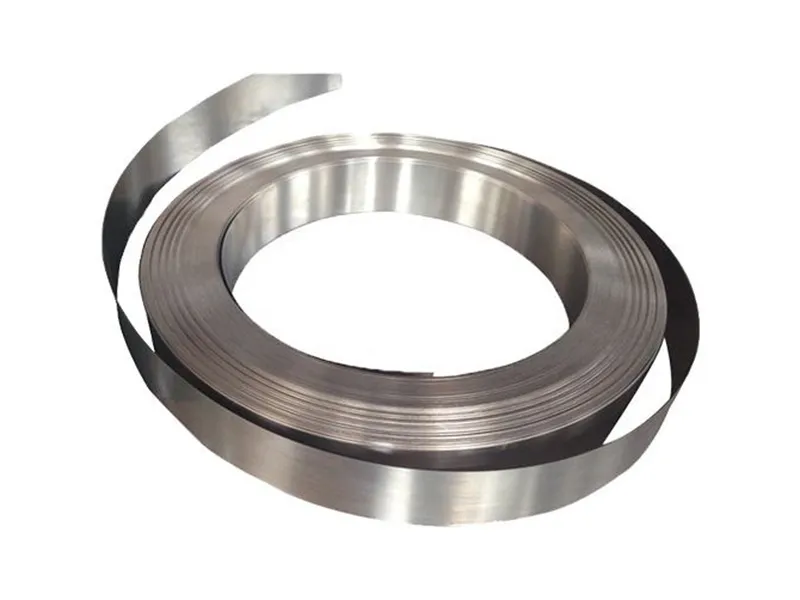

Полоса

Толщина: 0.02-2.0 мм

Ширина: 3-500 мм

Длина: рулонная лента или отрезанная по длине (до 5000 м)
Пластина/лист

Толщина: 0.3-10 мм

Ширина: 100-1000 мм

Длина: 500-2000 мм

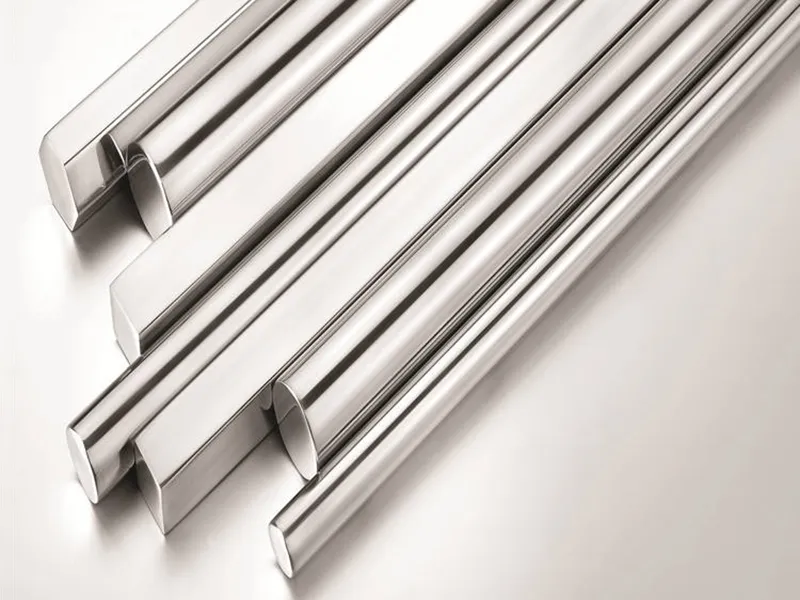

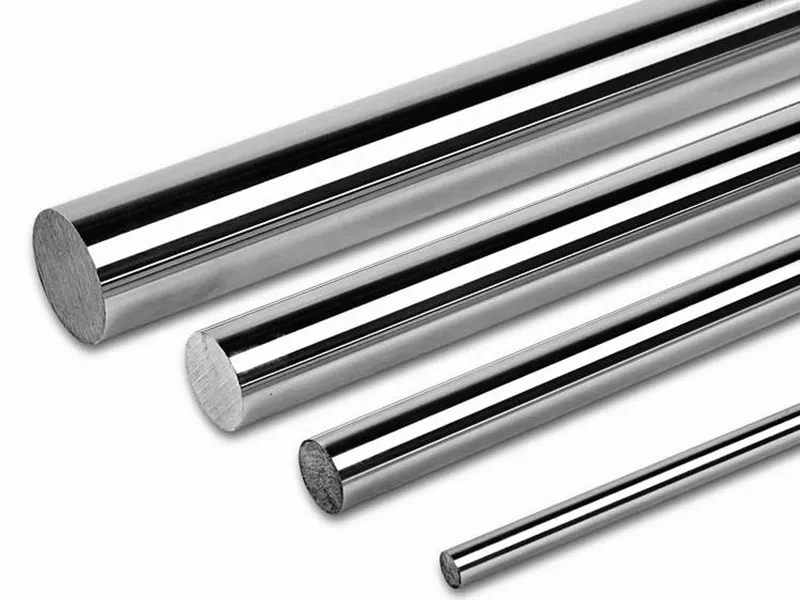

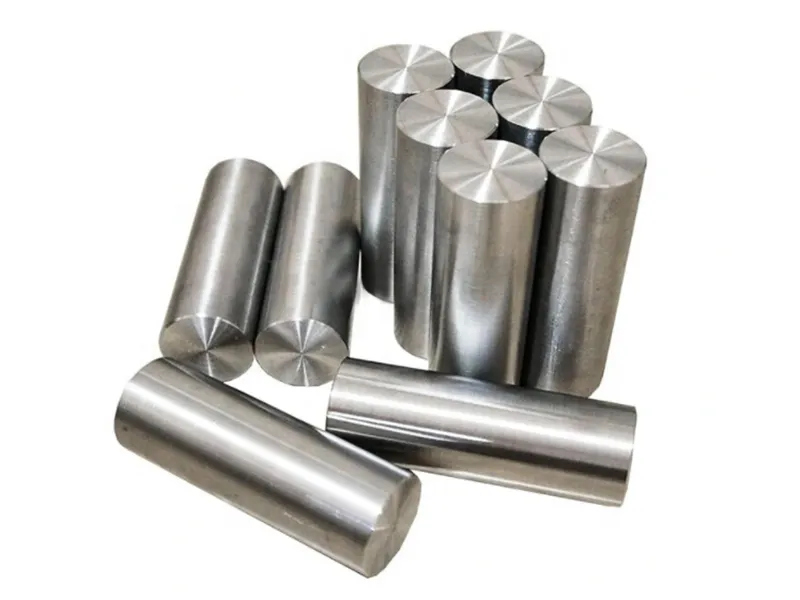

Пруток

Диаметр: 5-50 мм

Длина: 100-2000 мм

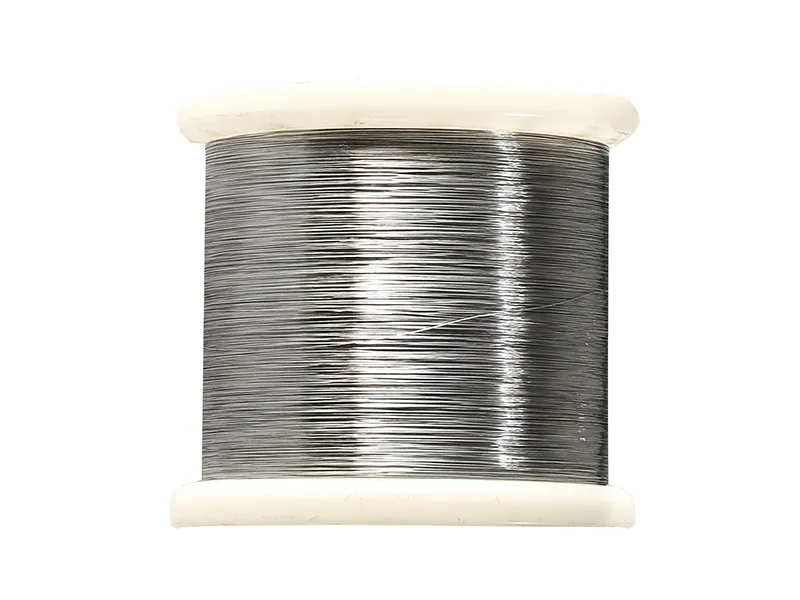

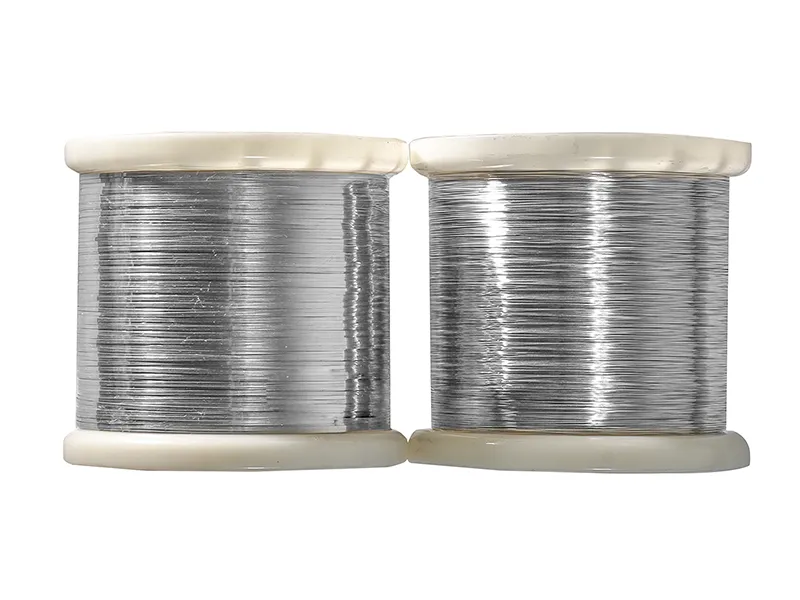

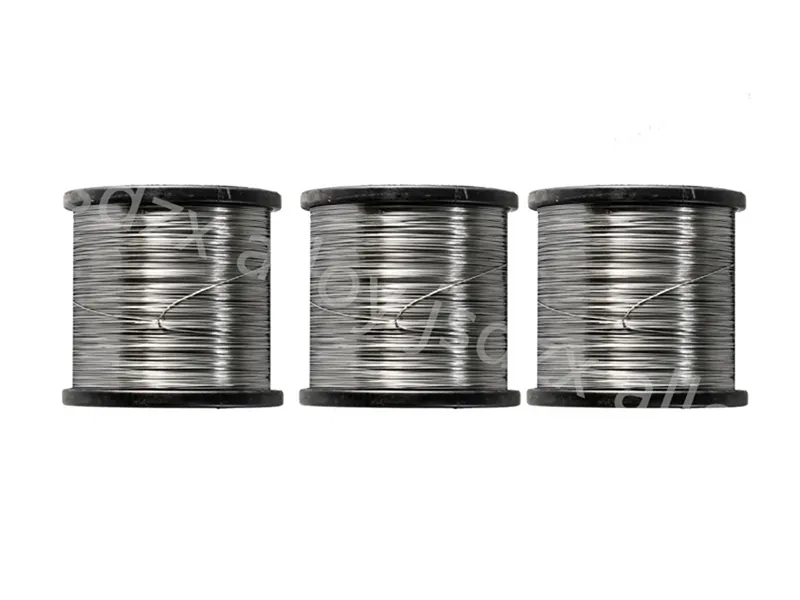

Проволока

Диаметр: 0.02-3 мм

Формы поставки: ярко-блестящая или анодированная поверхность, поставляется в катушках

Магнитные свойства

Материал	Железоникелевый сплав	Железо-кобальтовый сплав
Индукция насыщения (Bs)	0.8-1.6 T	2.0-2.3 T
Начальная магнитная проницаемость (µi)	10 000-100 000	1000-5000
Коэрцитивная сила (Hc)	≤2 A/м	≤15 A/м
Потери на гистерезис (Вт/кг)	Очень низкие	Средние

Электрические свойства

Удельное электросопротивление
Железоникелевый сплав	50-60×10⁻⁶ Ом·см

Механические свойства

Твердость
Железоникелевый сплав	150-200 HV
Плотность
Железоникелевый сплав	8.1 г/см³
Железо-кобальтовый сплав	8.3 г/см³

Химический состав

Марки сплава	Углерод (C)	Сера (S)	Фосфор (P)	Марганец (Mn)	Кремний (Si)	Никель (Ni)	Хром (Cr)	Кобальт (Co)	Молибден (Mo)	Медь (Cu)	Алюминий (Al)	Ниобий (Nb)	Железо (Fe)	Другие элементы
	Не более
1J06 (6НД)	0.04	0.015	0.015	≤0.10	≤0.15	-	-	-	-	-	5.5-6.5	-	Ост.	-
1J12 (12НД)	0.03	0.015	0.015	≤0.10	≤0.15	-	-	-	-	-	11.6-12.4		Ост.	-
1J17 (17НД)	0.03	0.02	0.02	≤0.60	≤0.20	-	15.5-16.5	-	-	-	-	-	Ост.	-
1J18 (18НД)	0.03	0.02	0.02	0.3-0.7	≤0.15	0.5-0.7	17-18.5	-	-	-	-	-	Ост.	Титан (Ti) 0.3-0.7
1J22 (49К2Ф)	0.04	0.02	0.02	≤0.3	≤0.3	≤0.5	-	49-51	-	≤0.2	-	-	Ост.	Ванадий (V) 0.8-1.8
1J30 (30НКД)	0.04	0.02	0.02	≤0.40	≤0.30	29.5-30.5	-	-	-	-	-	-	Ост.	-
1J36 (36Н)	0.03	0.02	0.02	≤0.60	≤0.20	35.0-37.0	-	-	-	-	-	-	Ост.	-
1J38 (38НКМФ)	0.03	0.05	0.02	0.3-0.6	0.15-0.3	37.5-38.5	12.5-13.5	-	-	-	-	-	Ост.	-
1J46 (46Н)	0.03	0.02	0.02	0.6-1.1	0.15-0.3	45.0-46.5	-	-	-	≤0.2	-	-	Ост.	-
1J50 (50Н)	0.03	0.02	0.02	0.3-0.6	0.15-0.3	49-50.5	-	-	-	≤0.2	-	-	Ост.	-
1J51 (51НФ)	0.03	0.02	0.02	03-0.6	0.15-0.3	49-50.5	-	-	-	≤0.2	-	-	Ост.	-
1J54 (54Н)	0.03	0.02	0.02	0.3-0.6	1.1-1.4	49.5-51	3.8-42	-	-	≤0.2	-	-	Ост.	-
1J76 (76НХД)	0.03	0.02	0.02	0.3-0.6	0.15-0.3	75.0-76.5	1.8-22	-	-	4.8-5.2	-	-	Ост.	-
1J77 (77НМД)	0.03	0.02	0.02	0.3-0.6	0.15-0.3	75.5-78	-	-	3.9-4.5	4.8-6.0	-	-	Ост.	-
1J79 (79НМ)	0.03	0.02	0.02	0.6-1.10	0.3-0.5	78.5-80.0	-	-	3.8-4.1	≤0.2	-	-	Ост.	-
1J80 (80НХС)	0.03	0.02	0.02	0.6-1.10	1.1-1.5	79.0-81.5	2.6-3.0	-	-	≤0.2	-	-	Ост.	-
1J85 (85НФ)	0.03	0.02	0.02	0.3-0.60	0.15-0.3	79.0-81.0	-	-	4.8-5.2	≤0.2	-	-	Ост.	-
1J87 (87НМФ)	0.03	0.02	0.02	03-0.6	≤0.3	78.5-80.5	-	-	1.6-22	-	-	6.5-7.5	Ост.	-

Особенности

Легко намагничивается и размагничивается.
Требует минимальных затрат энергии для изменения намагниченности.
Минимальные потери энергии на гистерезис и вихревые токи.
Высокая плотность магнитного потока насыщения, обеспечивающая эффективные магнитные характеристики.

Применение

Производство и распределение электроэнергии: сердечники трансформаторов, статоры и роторы в генераторах.
Бытовая электроника: магнитное экранирование, катушки индуктивности и небольшие трансформаторы.
Автомобилестроение: двигатели электромобилей, датчики и системы индуктивной зарядки.
Медицина: системы магнитно-резонансной томографии и другие медицинские устройства визуализации
Аэрокосмическая промышленность: высокопроизводительные двигатели и приводы

Упаковка

Наш магнитомягкий сплав
