Термопарная проволока
Термопарная проволока
Термопарные проволоки — это материалы для измерения температуры, работающие на основе термоэлектрического напряжения, изменяющегося в зависимости от разницы температур. Данные сплавы обладают высоким термоэлектрическим потенциалом, линейной зависимостью между температурой и напряжением, долговременной стабильностью, хорошей однородностью и превосходной стойкостью к окислению, что делает их широко используемыми в оборонной, исследовательской, металлургической, химической промышленности и в качестве температурных датчиков.

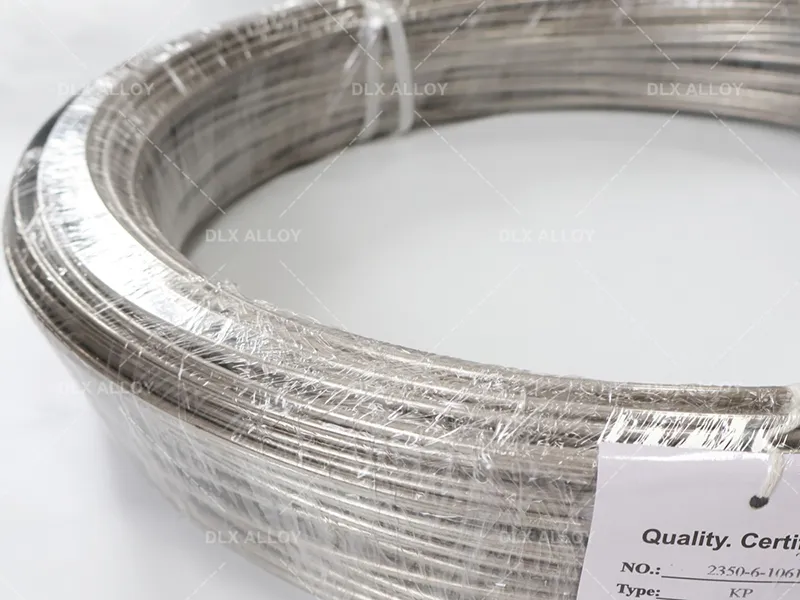

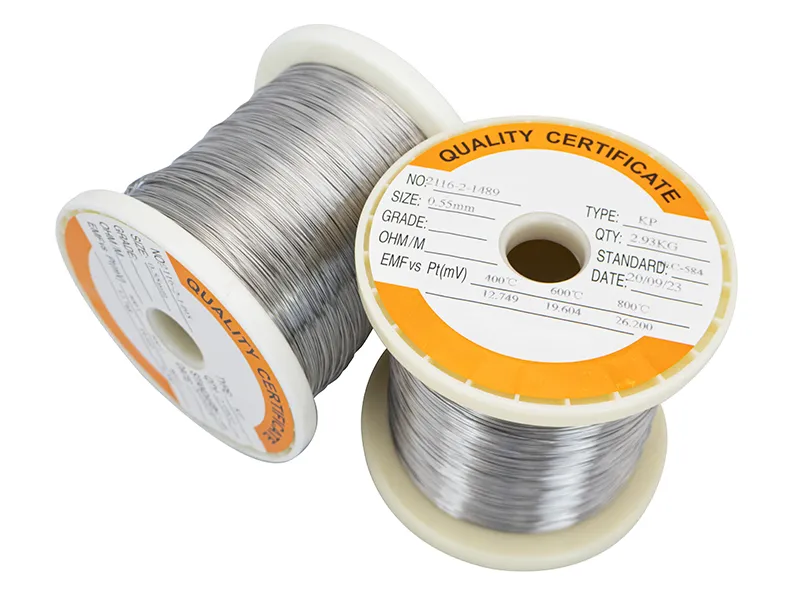

Термопара типа K, состоящая из никель-хрома (NiCr) и никель-кремния (NiSi), является наиболее распространенной термопарой для температурных диапазонов выше 500°C. Ее положительный электрод (KP) имеет номинальный состав Ni:Cr≈90:10, а отрицательный электрод (KN) — состав Ni:Si≈97:3. Диапазон рабочих температур составляет от -200°C до 1300°C и она отлично подходит для окислительных и инертных атмосфер. Однако термопары типа K не следует использовать непосредственно при высоких температурах в серосодержащих, восстановительных или чередующихся окислительно-восстановительных средах, а также в вакууме и слабоокислительных атмосферах.
| Диаметр, мм | Длительная работа | Кратковременная работа |
| Температура, °C | Температура, °C | |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
Термопары J-типа подходят для работы в вакууме, азотирующих, окислительных, восстановительных и инертных атмосферах, однако положительный электрод (железо) быстро окисляется при высоких температурах. В связи с этим рабочий температурный диапазон ограничен, и они не могут использоваться без защиты при температурах выше 500°C в окислительных атмосферах.
| Диаметр, мм | Длительная работа | Кратковременная работа |
| Температура, °C | Температура, °C | |
| 0.3 ,0.5 | 300 | 400 |
| 0.8, 1.0, 1.2 | 400 | 500 |
| 1.6, 2.0 | 500 | 600 |
| 2.5, 3.2 | 600 | 750 |
Термопары E-типа обладают пониженной чувствительностью к коррозии во влажных средах и подходят для эксплуатации в условиях высокой влажности. Они демонстрируют хорошую стабильность, превосходят термопары медь-константан и железо-константан по окислительной стойкости и отличаются более высокой экономической эффективностью. Рекомендованы для использования в окислительных и инертных атмосферах, благодаря чему получили широкое распространение среди потребителей.
Термопары E-типа не следует использовать напрямую при высоких температурах в серосодержащих или восстановительных атмосферах из-за их недостаточной термоэлектрической однородности.
| Кабель для термопары, -200~900℃ (для кратковременной работы) и 0~750℃ (для длительной работы) Компенсационный кабель, от 32 до 392F (от 0 до 200℃) | ||
| Диаметр, мм | Температура при длительной работе | Температура при кратковременной работе |
| 0.3, 0.5 | 350 | 450 |
| 0.8, 1.0,1.2 | 450 | 550 |
| 1.6,2.0 | 550 | 650 |
| 2.5 | 650 | 750 |
| 3.2 | 750 | 900 |
Обладает преимуществами, такими как хорошая линейность, высокое термоэлектрическое напряжение, высокая чувствительность, отличная стабильность и однородность, а также экономическая эффективность. Особенно применяется в диапазоне температур от -200 до 0°C, демонстрируя отличную стабильность — годовая стабильность может составлять менее ±3 мкВ. Может использоваться для низкотемпературной калибровки в качестве вторичного стандарта для передачи низкотемпературных значений.
Термопара T-типа обладает слабой окалиностойкостью при высоких температурах, что ограничивает ее максимальную рабочую температуру.
| Кратковременная работа | -40~750 ℃ |
| Длительная работа | 0~600℃ |
| Компенсационный кабель | От 32 до 392°F (от 0 до 200℃) |
Термопара никель-хром-кремний или никель-кремний-магний (термопара N-типа) представляет собой недорогую металлическую термопару и является новейшим международным стандартом. Ее общие характеристики превосходят термопару K-типа. Термопару N-типа не следует использовать непосредственно в высокотемпературных серосодержащих, восстановительных или циклических окислительно-восстановительных атмосферах, а также в вакууме. Она также не рекомендуется для слабоокислительных атмосфер.
- Номинальный химический состав положительного электрода (NP) составляет: Ni:Cr:Si≈84,4:14,2:1,4
- Номинальный химический состав отрицательного электрода (NN) составляет: Ni:Si:Mg≈95,5:4,4:0,1
- Диапазон рабочих температур составляет от -200 до 1300°C.
Проволока платина-родий представляет собой бинарный сплав платины с добавлением родия, образующий при высоких температурах непрерывный твердый раствор. В термопарной серии проволока платина-родий обладает высокой точностью, превосходной стабильностью, широким диапазоном измеряемых температур, длительным сроком службы и способностью измерять экстремально высокие температуры. Подходит для использования в окислительных и инертных атмосферах, может кратковременно применяться в вакууме, но не предназначена для восстановительных сред или атмосфер, содержащих металлические/неметаллические пары.
- Платинородиевая - 10% платины
Термопарная проволока R-типа представляет собой высокоточное решение для измерения температуры, используемое в промышленности и лабораториях, требующих исключительной точности и стабильности. Данный тип термопары состоит из сплавов платины (Pt) и родия (Rh), что обеспечивает высокую стойкость к окислению и делает ее пригодной для высокотемпературных сред.
- Платинородиевая - 13% платины
Термопара B-типа представляет собой платино-родиевую термопару, также известную как высокотемпературная термопара из драгоценных металлов. Она широко используется в качестве датчика температуры, обычно в сочетании с температурными преобразователями, регуляторами и показывающими приборами. Вместе они образуют систему управления технологическим процессом, предназначенную для прямого измерения или контроля температуры в различных производственных процессах в диапазоне от 0 до 1800°C. В термопаре B-типа используется платина высокой чистоты для отрицательного электрода и платино-родиевый сплав для положительного электрода.
| Тип термопары | Материал | Температурный диапазон | Чувствительность | Ошибка | Около |
| (+ и -) | Диапазон температур, °C | 25°C (77°F) | |||
| (°F) | мкВ/°C | ||||
| (мкВ/°F) | |||||
| B | 70% платины/30% родия | -50~1750 | 6 | LT:±2.8°C (±5°F) | I, O |
| 94% платины/6% родия | (-60~3200) | -3.3 | HT:±0.5% |
- Обеспечивает точные температурные показания и подходит для сред, требующих крайне точных измерений.
- Работает в широком температурном диапазоне, адаптируясь к различным условиям окружающей среды.
- Быстро реагирует на изменения температуры, гарантируя мониторинг в реальном времени.
- Промышленные процессы: мониторинг температуры в печах, обжиговых агрегатах и реакторах
- Аэрокосмическая промышленность: измерение высокотемпературных деталей, таких как реактивные двигатели
- Автомобилестроение: тестирование двигателей и мониторинг выхлопных систем
- Системы кондиционирования воздуха: регулирование и контроль температуры
- Медицина и фармлаборатории: низкотемпературное испытания, стерилизация и исследовательские эксперименты
