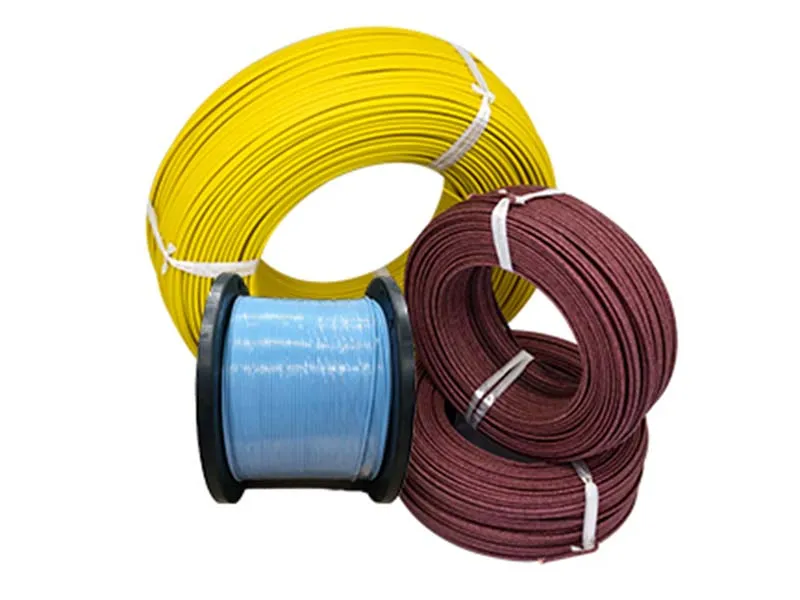

Удлинительный и компенсационный кабель для термопар

Удлинительный и компенсационный кабель для термопар

Удлинительный и компенсационный кабель для термопар
Особенности
  • Композитный материал: изготавливается из сплавов, соответствующих материалу термопарного провода в заданном температурном диапазоне. Например, для термопар типа K используются сплавы хромель-алюмель, поэтому компенсационные кабели также производятся из хромель-алюмелевых сплавов.
  • Рабочий температурный диапазон: компенсационные провода рассчитаны на меньшие температуры по сравнению с самой термопарой. Это позволяет передавать сигналы от датчиков в высокотемпературных зонах к контроллерам в холодных участках.
  • Точность: специально разработан для сохранения исходной зависимости напряжения от температуры термопары. Любое несоответствие может привести к погрешностям, поэтому критически важно выбирать правильный тип компенсационного кабеля.
  • Изоляция: применяются изоляционные материалы, подходящие для конкретных условий эксплуатации, такие как ПВХ, тефлон или стекловолокно.
Контакты
Различия между кабелем для термопар и удлинительным кабелем
Особенности Кабель для термопары Удлинительный кабель
Материал Такой же, как сплав для термопары Соответствует только указанному температурному диапазону
Температурные изменения Высокие (некоторые типы - до 1700°C) Ограниченные (обычно до 400°C)
Стоимость Повышенная Уменьшенная
Цель Используется для измерения температуры Передает сигнал температуры на измерительные приборы
Основные соображения при выборе удлинителей для термопар
  • Соответствие типу термопары: компенсационный кабель должен соответствовать типу термопары (например, K, J, T).
  • Условия эксплуатации: необходимо убедиться, что изоляционный материал подходит под рабочие температуры, влажность или для химически агрессивных сред.
    ПВХ: гибкий, общего назначения
    Стекловолокно: термостойкий
    ПТФЭ (тефлон): устойчив к химикатам и влаге
  • Сечение провода: для больших расстояний или жестких условий требуется большее сечение, чтобы минимизировать потери сигнала.
  • Экранирование: в условиях электрических помех рекомендуется использовать экранированный кабель.
  • Точность: проверьте соответствие провода стандартам точности ASTM или IEC.

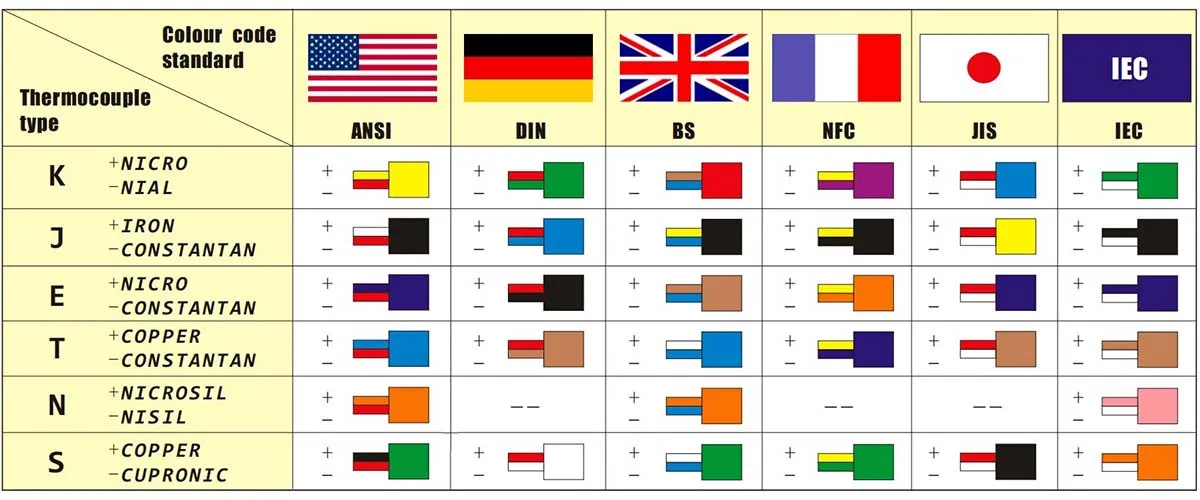

  • Удлинительный и компенсационный кабель для термопар
Тип термопары Тип компенсирующего кабеля Использование Стандарт EMF Класс точности Общая оценка
Температура, ℃ Значение, мкВ Допуск, мкВ Диапазон EMF, мкВ Допуск, мкВ Диапазон EMF, мкВ
K KX, KCA или KCB G -25 -968 ±40 -924~-1012 ±80 -880~-1 056
100 4096 4052~4140 4 008~4 184
H -25 -968 ±40 -924~-1012 ±88 -880~-1 056
100 4096 4052~4140 4 008~4 184
200 8138 8094~8182 8 050~8 226
J JX G -25 -1 239 ±62 -1177~-1301 ±123 -1 116~-1 362
100 5269 5207~5331 5 146~5 392
H -25 -1239 ±62 - 177~-1301 ±123 -1 116~-1 362
100 5269 5207~5331 5 146~5 392
200 10779 10717~10841 10 656~10 902
E EX G -25 -1432 ±81 -1351~-1513 ±138 -1 294~-1 570
100 6 319 6238~ 6400 6 181~6 457
H -25 -1432 ±81 -1351~- 1513 ±138 -1 294~-1 570
100 6319 6238~6400 6 181~6 457
200 13421 13340~13502 13 283~13 559
T TX G -25 -940 ±30 -910~-970 ±60 -1850
100 4279 4249~4309 4189~4339
H -25 -940 ±48 -892~-988
100 4279 4231~4327
200 9288 9240~9336
N NX или NC G -25 -646 ±43 -603~-689 ±86 -560~-732
100 2774 2731~2817 2 688~2 860
H -25 -646 ±43 -603~-690 ±86 -560~-732
100 2774 2731~2817 2 688~2 860
200 5913 5870~5956 5 827~5 999
SorR SC или RC G 100 646 ±30 616~676 ±60 586~706
H 100 646 - - ±60 586~706
200 11441 - - 1.381~1 501
Применение
  • Аэрокосмическая промышленность: мониторинг компонентов двигателей
  • Электростанции: измерение температуры в котлах или турбинах
  • Медицинское оборудование: передача сигналов от стерилизационного оборудования
  • Системы кондиционирования воздуха: подключение датчиков к блокам управления
