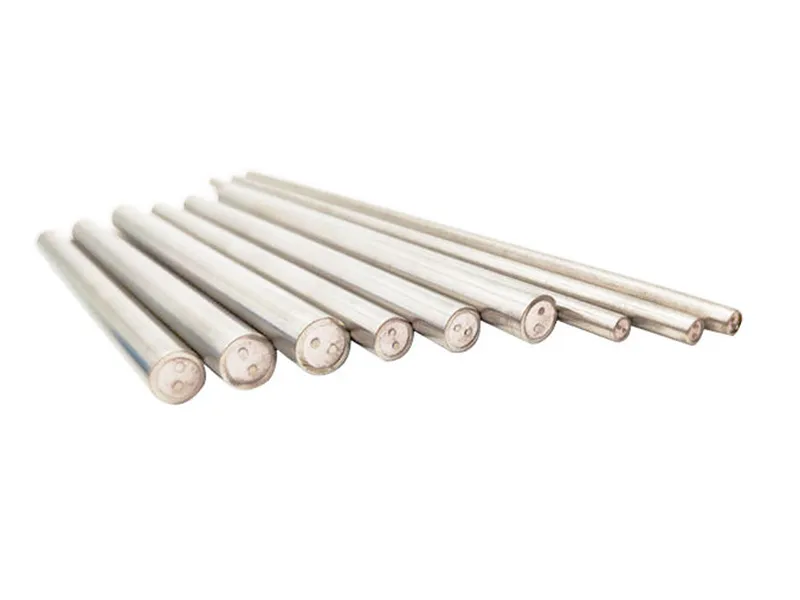

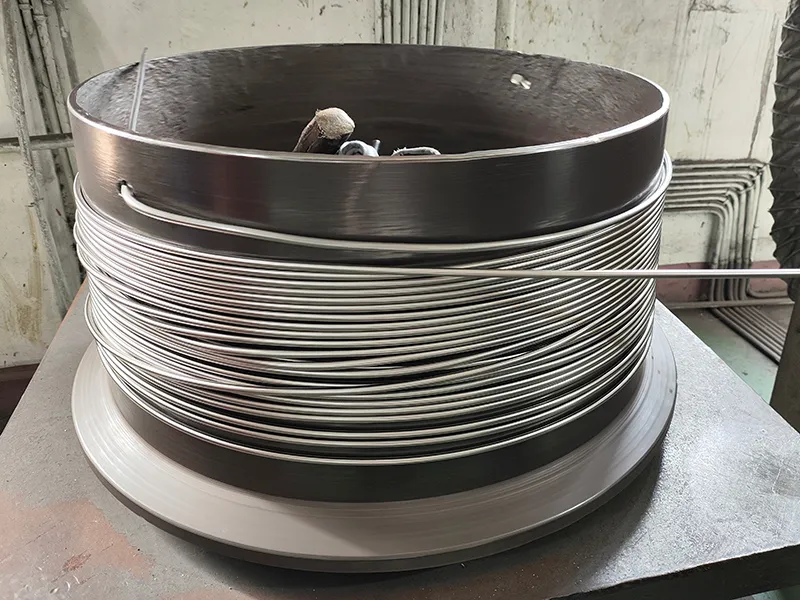

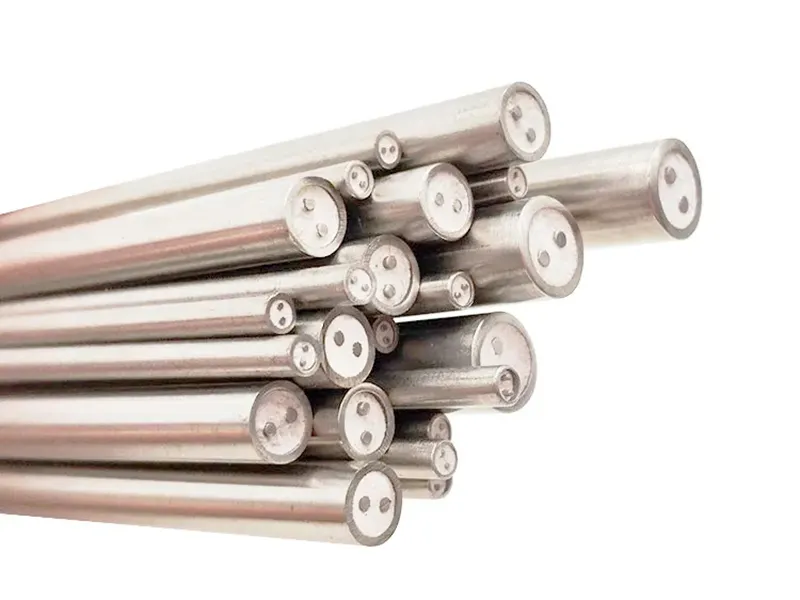

Термопарный кабель с минеральной изоляцией

Кабели с минеральной изоляцией предназначены для эксплуатации в экстремальных условиях окружающей среды. Они состоят из металлических проводников, помещенных в спрессованный минеральный изоляционный материал (обычно оксид магния, MgO) и заключенных в металлическую оболочку. Термопарные кабели с минеральной изоляцией используются в областях, требующих высокой термо-, огне- или коррозионной стойкости.

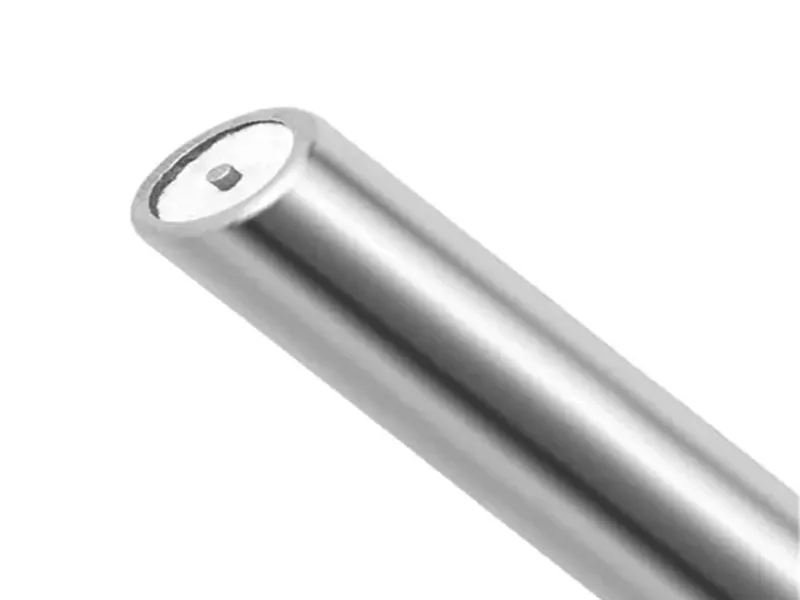

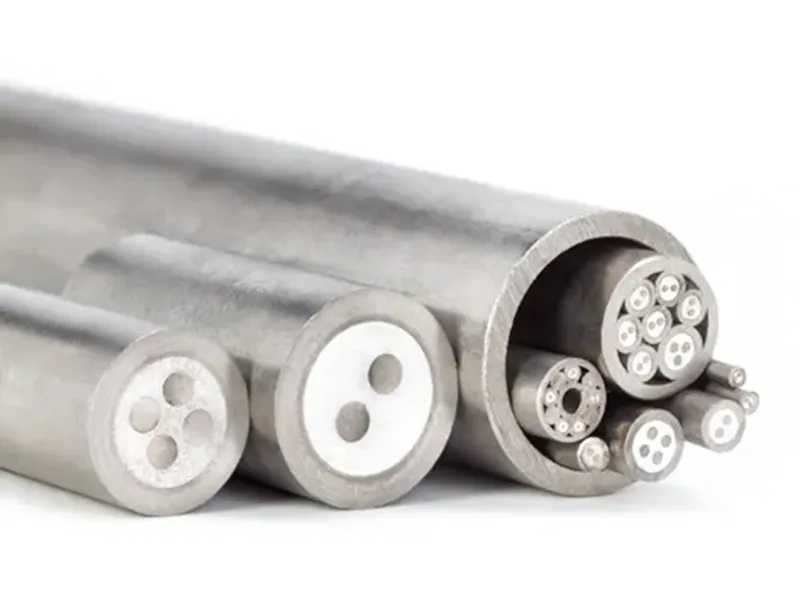

Структура кабеля с изоляцией

Металлические проводники: медь, нержавеющая сталь, инконель или другие сплавы
Изоляция: оксид магния (MgO) является наиболее распространенным изоляционным материалом
Металлическая оболочка: обеспечивает механическую защиту и экранирует внутренние провода

Стандарты и сертификаты

Кабели с минеральной изоляцией соответствуют следующим международным стандартам:

IEC 60702

BS 6387

NEC

Контакты

Технические характеристики

Кабель с минеральной изоляцией низкого напряжения (0.6/1 кВ)

Жильность	Площадь поперечного сечения (мм²)	Наружный диаметр (мм)	Масса (кг/км)
Одножильный	10-500	15-60	500-4000
Многожильный	1.5-240	10-50	200-3500

Кабель с минеральной изоляцией среднего напряжения (6~35 кВ)

Жильность	Площадь поперечного сечения (мм²)	Наружный диаметр (мм)	Масса (кг/км)
Одножильный	50-1000	30-100	2000-8000
Многожильный	35-500	40-120	2500-9000

Кабель с минеральной изоляцией высокого напряжения（≥110 кВ）

Жильность	Площадь поперечного сечения (мм²)	Наружный диаметр (мм)	Масса (кг/км)
Одножильный	200-2000	50-150	5000-15000

Рабочие параметры

Электрические свойства

Параметр	Кабель низкого напряжения (0.6/1 кВ)	Кабель среднего напряжения (6~35 кВ)	Кабель высокого напряжения (Мин. 110 кВ)
Номинальное напряжение (u₀/U)	0.6/1 кВ	6/10-26/35 кВ	≥110 кВ
Сопротивление изоляции (МОМ·км)	≥100	≥200	≥500
Выдерживаемое переменное напряжение (кВ)	3.5	21~52	≥160
Сопротивление проводника постоянному току (Ом/км)	Соответствует стандартам IEC	Соответствует стандартам IEC	Соответствует стандартам IEC

Механические свойства

Показатель эффективности	Бронированный стальной лентой	Бронированный стальной проволокой	Бронированный алюминиевой лентой/нержавеющей сталью
Прочность при растяжении (Н/мм²)	300-500	400-600	150-250
Уровень сжатия	≥3000	≥1500	≥1000
Минимальный радиус изгиба	Наружный диаметр кабеля 6×	Наружный диаметр кабеля 10×	Наружный диаметр кабеля 8×

Тепловые свойства

Рабочие температуры (°C)	От -40 до +90（Стандартная изоляция）
Температура короткого замыкания (5 сек.) (°C)	160~250 (в зависимости от материала)
Огнезащитные свойства	Соответствуют стандарту IEC 60332

Особенности

Термостойкость: выдерживает температуры до 1000°C (1832°F) и выше, в зависимости от используемых материалов.
Огнестойкость: термопарные кабели с минеральной изоляцией сохраняют работоспособность во время и после воздействия огня, что делает их идеальными для критически важных систем, таких как аварийные цепи.
Коррозионная стойкость: при использовании соответствующих оболочек данные кабели эффективно работают в агрессивных средах, включая морскую среду и химические производства.
Механическая прочность: устойчив к давлению, изгибу и другим физическим нагрузкам.
Долговечность: благодаря стабильности используемых материалов кабели с минеральной изоляцией не подвержены старению и обладают высокой износостойкостью.
Влагостойкость: уплотненный оксид магния (MgO) обладает высокой устойчивостью к проникновению влаги.

Применение

Промышленные процессы: высокотемпературное оборудование, печи или обжарочные агрегаты
Пожарная безопасность: аварийные системы (например, пожарная сигнализация, системы дымоулавливания, освещение выходов)
Добыча нефти и газа: мониторинг трубопроводов и обогрев устья скважины
Морские работы: коррозионностойкие установки на судах или нефтяных буровых платформах
Ядерные объекты: радиационно-стойкая проводка для критически важных систем
Строительная инфраструктура: огнестойкие кабели для современных небоскребов и туннелей
